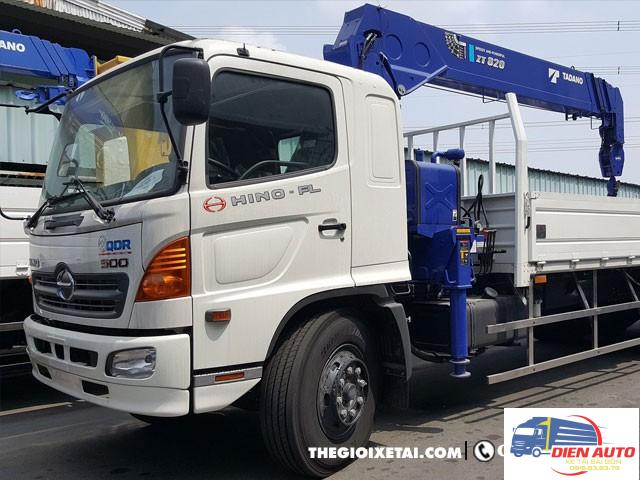

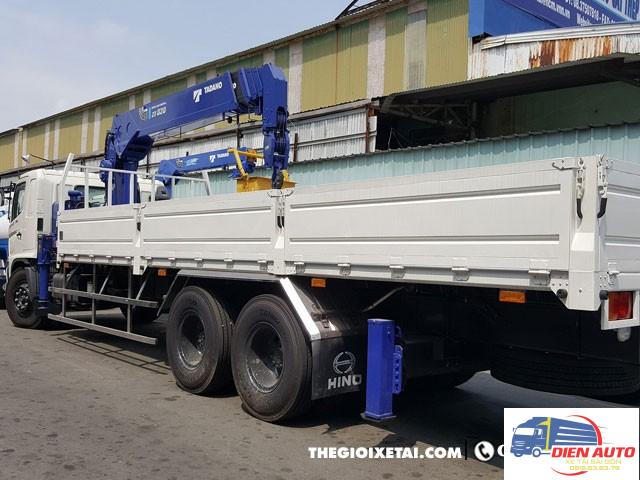

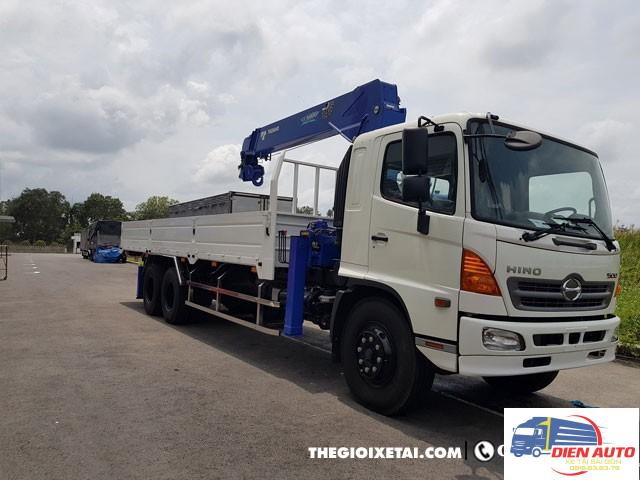

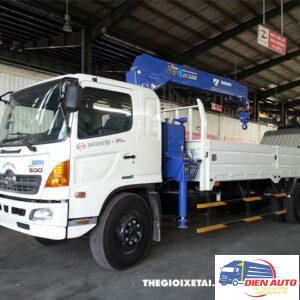

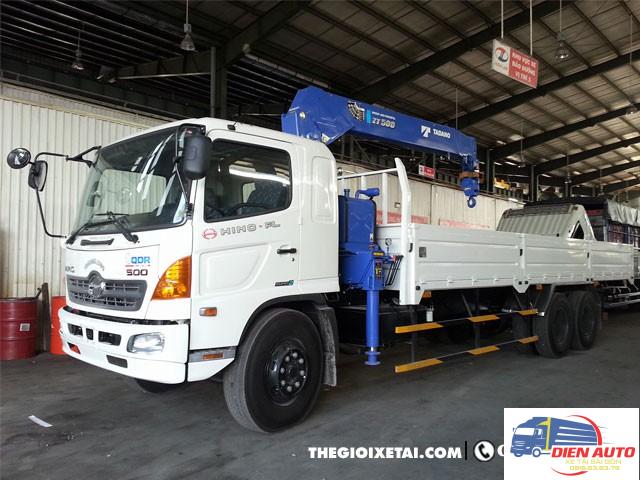

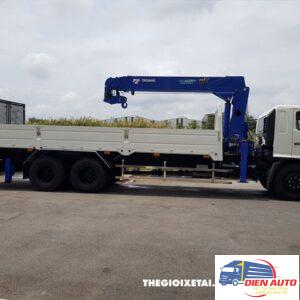

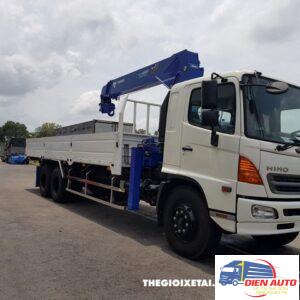

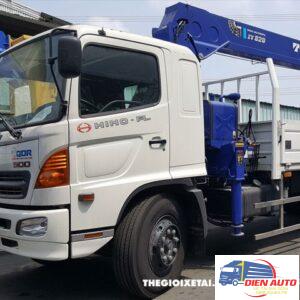

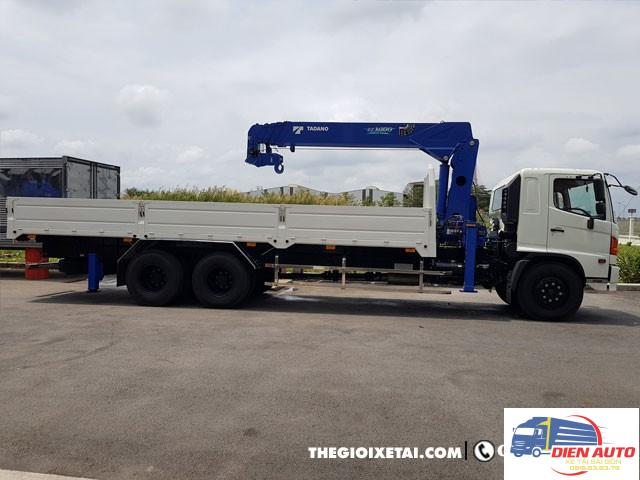

Xe tải Hino FG8JTSL 12T gắn cẩu Tadano TM-ZT825 được lắp đặt dưới dây chuyền công nghệ tiên tiến, toàn bộ linh kiện được nhập khẩu từ Nhật Bản 100% mang động cơ Euro4 – động cơ mới đi đầu trong việc tiết kiệm nhiên liệu và động cơ mạnh mẽ, bền bỉ theo thời gian. Khung sườn xe tải gắn cẩu chắc chắn và không bị rỉ sét bền bỉ theo thời gian. Động cơ mạnh mẽ tiết kiêm nhiên liệu, khí thải đạt tiêu chuẩn hiện nay. Kích thước thùng lớn chở hàng hóa nhiều hơn. Giá xe tải gắn cẩu hợp lý so với chất lượng sản phẩm.
Chúng tôi tin rằng lựa chọn Hino FG chính là sự lựa chọn hoàn hảo nhất
THÔNG SỐ KĨ THUẬT CẨU TADANO TM-ZT825:
1. Cần cẩu Tadano ZT 820 series có các loại: ZT 823 3 khúc; ZT 824 4 khúc, ZT 825 5 khúc, kết cấu ống lồng kiểu cân bằng
2. Chiều dài cần Thu hẹp tối thiểu: 4.20m
3. Chiều dài cần mở rộng tối đa: 9.50m
4. Tốc độ vươn cần: 5.3m / 13s
5. Cần được nâng bởi một xi lanh
6. Tốc độ nâng cần từ 1o đến 82o trong khoảng thời gian 13s
Ngoại Thất
Ngoại thất xe tải Hino 12 tấn – FG8JTSL gắn cẩu Tadano TM-ZT825 được thiết kế khá tinh xảo và chắc chắn, các bộ phận trên xe được cấu tạo hài hòa với nhau vẫn giữ nguyên thiết kế quen thuộc bấy lâu nay mà mọi người vẫn tin tưởng của dòng xe Hino với thiết kế cabin khí động học với dạng mặt trụ cong giúp giảm sức cản của không khí giúp tiết kiệm nhiên liệu hơn.
Mặt trước của xe Hino FG8JTSL gây ấn tượng với người sử dụng bởi logo Hino to bản đặt trên ga lăng, các hốc gió trên ga lăng thiết kế lớn giúp làm mát động cơ nhanh. Capo mở ra dễ dàng bằng nút điều khiển trong cabin, giúp việc kiểm tra bảo dưỡng xe nhanh chóng thuận tiện, xe được xem là dòng xe tốt nhất hiện nay trên thị trường.
Cụm đèn pha
Cụm đèn pha thiết kế đẹp mắt, ấn tượng, cho góc chiếu sáng rộng, ánh sáng tốt.
Cụm gương chiếu hậu
Cụm gương chiếu hậu cấu tạo chắc chắn, hạn chế điểm mù, giúp quan sát rõ hơn
Nội Thất
Nội thất xe tải Hino gắn cẩu Tadano TM-ZT825 có các bộ phận trên trên cabin xe được lắp đặt hài hóa với nhau tạo ra được vẻ đẹp tinh tế, xe được thiết kế khá rộng rãi đầy đủ tiện nghi giúp khách hàng có thể dễ dàng thuận tiện và thoải mái nhất khi di chuyển trên đường.
Vô lăng
Vô lăng có trợ lực, giúp lái nhẹ nhàng, thiết kế thanh lịch.
Hộc chứa đồ
Hộc chứa đồ thiết kế đơn giản nhưng lại rất tiện lợi, đựng được nhiều đồ
Vận hành
Xe được trang bị khối động cơ J08E-UG 4 kỳ 6 xi lanh thẳng hàng, turbo tăng áp sản sinh sông suất cực đại 167 mã lực tại 2500 vòng/phút. Xe được trang bị động cơ mới Euro 4 giúp giảm mức tiêu hao nhiên liệu, độ bền công suất lớn và khí xả sạch. Kết hợp với động cơ này là một bộ truyền động mạnh mẽ cung cấp cho xe tải Hino 500 Series một hiệu năng mạnh mẽ mà vẫn đạt được lượng khí thải thấp
Bình dầu
Bình dầu lớn, rất tiện lợi cho những chuyến đi dài
Bánh xe
Bánh xe đồng bộ trước sau, có gai dọc chống trơn trượt.

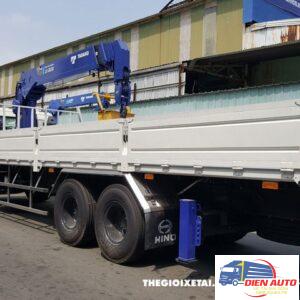

Thùng xe
Kích thước lọt lòng thùng: 8050 x 2360 x 600/— mm
Tải trọng sau khi đóng thùng: 12000 kg
Thùng xe được đóng mới 100% theo tiêu chuẩn của cục đăng kiểm Việt Nam.
Thùng có phiếu Xuất xưởng do Cục Đăng Kiểm cấp, đăng kiểm lần đầu có giá trị lưu hành 02 năm.
Diễn Auto nhận tư vấn thiết kế và đóng mới thùng theo mọi yêu cầu của Quý khách!
Gia cường khung đế lắp cẩu:
– Làm khung đế cẩu kết hợp với đà dọc thùng bằng sắt chấn U120, dùng 2 cây sắt la hàn tạo hộp. Bên trong được gia cường bằng các xương tăng cứng chạy dọc theo đế cẩu.
Thông số cáp tời cẩu Tadano ZT 820 8.2 tấn:
- Cáp được tời bằng hệ thống Mô-tơ thủy lực loại piston hướng trục có bánh răng giảm tốc, trụ thắng với cơ cấu thắng tự động bằng cơ và cáp dẫn.
- Lực nâng của cáp là 14.72 kN {1,500kgf}
- Tốc độ nâng 1 cáp 64 m / phút (ở lớpthứ 4))
- Đường kính & chiều dài cáp tời: 10 mm x 63m
- Lực căng của dây cáp: 73.5 kN {7,500 kgf}
- Cấu tạo loại cáp: 7 x 7 + 6 x Fi(29)
- Móc kéo hình khối có hai đường rãnh.
- Góc quay của cẩu Tadano ZT 820 8.2 tấn:
- Hệ thống quay được điều khiển bởi Mô tơ thủy lực, Hộp số điều chỉnh xoắn ốc xoay liên tục 360° trên mâm xoay, có khóa xoay tự động. Tốc độ quay : 2.5 min-1 {rpm}- 2,5 vòng/phút
Chân chống cẩu Tadano ZT 820 8.2 tấn:
- Thanh trượt của chân cẩu được mở rộng thủ công, chân cẩu được nâng hạ bằng hệ thống thuỷ lực được đóng ngắt bằng công tắc điện.
- Độ rộng tối thiểu của chân cẩu ZT820 là: 2,250 mm.
- Độ rộng trung bình của chân cẩu ZT820 là: 3,100mm
- Độ rộng tối đa của chân cẩu ZT820 là: 3,900 mm
Hệ thống thuỷ lực cẩu Tadano ZT 820 8.2 tấn:
- Máy bơm thủy lực kiểu máy bơm hộp số đơn
- Động cơ thủy lực: trục kiểu piston cho hệ thống tời
- Van điều khiển: Có nhiều van điều khiển liên kết với van an toàn)
- Dung tích bình dầu thuỷ lực: 90 L
- Thiết bị an toàn cẩu Tadano ZT820 8.2 tấn:
- Đồng hồ báo: tải/mét (Load meter )
- Chỉ số tải trọng.
- Báo động xoắn cáp
- Chốt an toàn móc kéo.
- Van an toàn thủy lực, van kiểm tra và van giữ
- Chỉ số đo mức áp suất.
- Dữ liệu chung cho xe tải lắp cẩu Tadano ZT820 8.2 tấn:
- Tổng trọng lượng phương tiện (bao gồm trọng lượng cẩu ) lớn hơn hoặc bằng 20.000kg
- Mô men xoắn P.T.O: 167 N-m{17 kgf-m} min.
- Vòng quay P.T.O max: 1,700 min-1{rpm} max.
- Bề rộng tối thiểu để lắp cẩu: 920 mm min.
- Độ rộng của khung ( Từ trong ra ngoài): 576 to 953 mm
- Chiều cao tối đa của khung( từ mặt đất đến đỉnh khung): 1,055 mm .
Bảng điều khiển
Chân tú
Thông số kỹ thuật
Nhãn hiệu: HINO FL8JTSL
Loại phương tiện: Ô tô tải (có cần cẩu)
Cơ sở sản xuất: Diễn Auto
Địa chỉ: 14 Đại lộ Bình Dương, Vĩnh Phú, Thuận An, Bình Dương, Việt Nam
Thông số chung
– Phân bố : – Cầu trước: 5015 kg
– Cầu sau: 7040 kg
– Tải trọng cho phép chở: 1750 kg
– Số người cho phép chở: 3 người
– Trọng lượng toàn bộ: 24000 kg
– Kích thước xe: Dài x Rộng x Cao: 11520 x 2500 x 3645 mm
– Kích thước lòng thùng hàng (hoặc kích thước bao xi téc): 8050 x 2360 x 600/— mm
– Khoảng cách trục:
– Vết bánh xe trước / sau: 1925/1855 mm
– Số trục: 3
– Công thức bánh xe: 6 x 2
– Loại nhiên liệu: Diesel
Động cơ
– Nhãn hiệu động cơ: J08E-UF
– Loại động cơ: 4 kỳ, 6 xi lanh thẳng hàng, tăng áp
– Thể tích: 7684 cm3
– Công suất lớn nhất /tốc độ quay: 184 kW/ 2500 v/ph
Lốp xe
– Lốp trước / sau: 11.00 R20 /11.00 R20
Hệ thống phanh
– Phanh trước /Dẫn động: Tang trống /Khí nén – Thủy lực
– Phanh sau /Dẫn động: Tang trống /Khí nén – Thủy lực
– Phanh tay /Dẫn động: Tác động lên hệ thống truyền lực /Cơ khí
Hệ thống lái
– Kiểu hệ thống lái /Dẫn động: Trục vít – ê cu bi /Cơ khí có trợ lực thuỷ lực
Ghi chú:
- Cần cẩu thủy lực nhãn hiệu TADANO model TM-ZT825 có sức nâng lớn nhất/tầm với theo thiết kế là 8200 kg/1,8 m và 450 kg/15,67m
